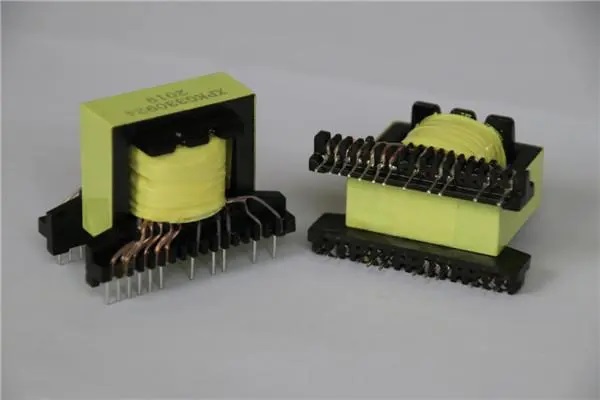

　　BZD博眾達科技是一家專業從事高頻變壓器、電感器、濾波器、扁平線共模電感的生產、研發與銷售的公司。變壓器主要由鐵芯、繞組、油箱、油枕以及絕緣套管、分接開關和氣體繼電器等組成。

　　氣體繼電器(又稱瓦斯繼電器)

　　氣體繼電器是變壓器的主要保護設施，它可以反映變壓器內部的各種故障及異常運行情況，如油位下降、絕緣擊穿、鐵芯、繞組等受潮、發熱或放電故障等，且功作靈敏迅速，結構連線簡單，維護檢修方便。

　　氣體繼電器裝設于變壓器油箱與油枕之間的連管上，繼電器上的箭頭方向應指向油枕，并要求有1%—1.5%的安裝坡度，以保證變壓器內部故障時所產生的氣體能順利地流向氣體繼電器。

　　氣體繼電器按保護對象分為用于變壓器本體保護和用于有載調壓變壓器閘箱保護兩種類型。

　　目前QJ1——80型擋板式氣體繼電器常用于變壓器本體保護。當變壓器內部出現輕微故障時，則因油分解而產生的氣體聚積于繼電器上部，當氣體總量達到250～300cm3時，繼電器內輕瓦斯觸點接通發出報警信號。如果變壓器內部故障嚴重，則出現強烈的油氣流，沖動繼電器內擋板，使重瓦斯觸點閉合，接通開關跳閘電路，切斷變壓器電源。

　　QJ1——一50型擋板式氣體繼電器常用于有載分接開關閘箱(附加油箱)保護。該閘箱與主油箱不連通，內裝有載調壓開關。氣體繼電器若具有一對觸點時，直接作用于跳閘。若具有兩對觸點時，則是輕、重瓦斯各用一對，分別作用于報警和跳閘。

　　浮子式氣體繼電器制造廠已停止生產。

　　除了擋板式瓦斯繼電器外，某些大型發電廠主變壓器上還裝有一種名為皮托管式瓦斯繼電器，其構造原理與一般的瓦斯繼電器不同，它能防止由于地震而引起的誤動作。其特點是，反應重瓦斯動作的是利用皮托管”原理，即測量油流的動壓和靜壓，將動壓和靜壓引到一個膜盒的兩側，當壓力差達到整定值時，膜盒變形，帶動微動開關，發出跳閘脈沖。因此，它反應流速，不反應振動。而反應輕瓦斯部分的原理及結構，則與一般瓦斯繼電器相同。

　　《電力變壓器運行規程》DL/T572—1995規定，安裝在地震裂度為七級及以上的地區的變壓器，應裝用防震型氣體繼電器。
